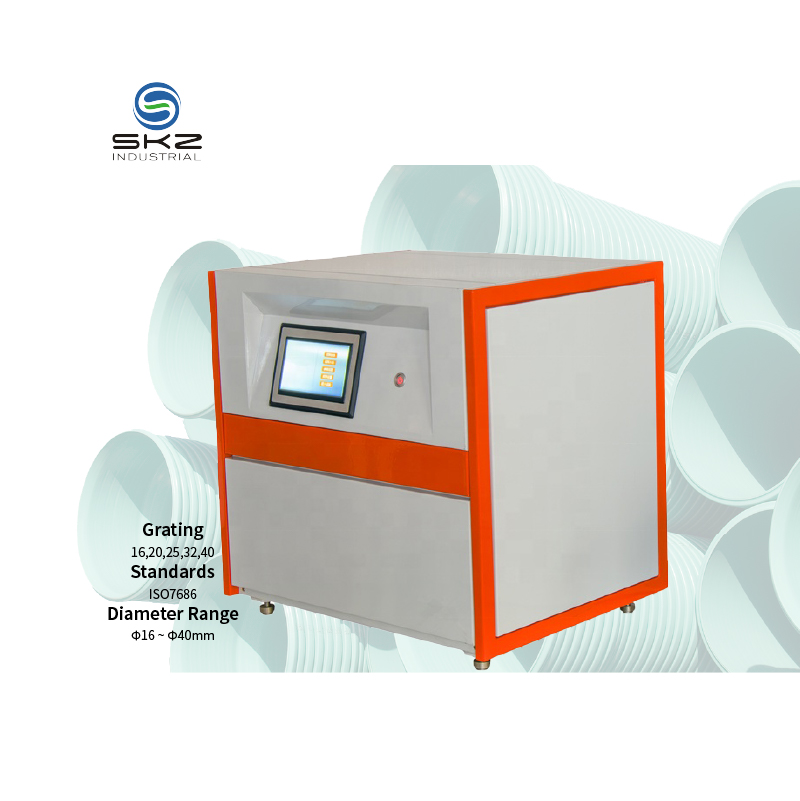

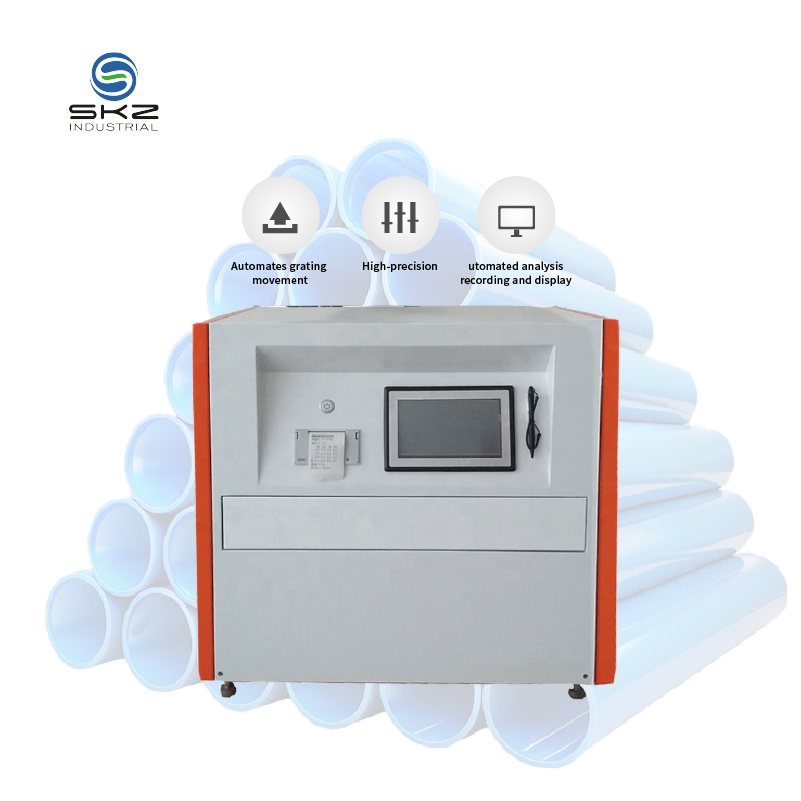

SKZ120E Merilnik neprozornosti za plastične cevi
Opis
SKZ120E
Posebna naprava za določanje neprozornosti plastičnih cevi in priključkov
Ustrezno standardu ISO 7686
Industrijski ploščat računalnik z dotikalnim zaslonom
Hkratno testiranje 4 vzorcev na 12 merilnih točkah
Samodejna zamenjava rešetk in pozicioniranje vzorcev
Samodejna analiza, beleženje, shranjevanje in prikaz
1. 【Ustrezanje standardu ISO】 Naprava SKZ120E za določanje neprozornosti plastičnih cevi strogo ustreza standardu ISO 7686: Plastične cevi in priključki – Določanje neprozornosti, kar zagotavlja, da so rezultati preskusov v celoti skladni z mednarodnimi zahtevami za oceno kakovosti cevi in priključkov.
2. 【Istočasno testiranje štirih vzorcev】 Zasnovano z držalom za pet vzorcev, kar omogoča istočasno testiranje štirih vzorcev, medtem ko peto mesto služi kot referenca. To znatno izboljša učinkovitost testiranja in omogoča primerjavo več vzorcev ob strani.
3. 【Avtomatski sistem zamenjave rešetk】 Vključuje pameten avtomatski sistem zamenjave rešetk, ki samodejno nadzoruje premikanje, pozicioniranje in sledenje rešetk glede na specifikacije vzorca. Podpira rešetke z velikostmi 16, 20, 25, 32 in 40 za prilagoditev različnim premerom cevi.
4. 【Avtomatsko pozicioniranje vzorcev】 Opremljeno z avtomatskim mehanizmom za pozicioniranje vzorcev, ki zagotavlja, da funkcionalna površina vsakega vzorca ostane pravokotna na padajočo svetlobo, kar jamči natančnost in ponovljivost meritve.
5. 【Industrijski računalnik z dotikalno ploščo】 Uporablja industrijski računalnik z integrirano dotikalno ploščo za nadzor sistema, kar omogoča intuitivno in udobno upravljanje. Celoten preskusni proces je v celoti avtomatiziran, kar zmanjšuje vmesovanje operaterja in človeške napake.
6. 【Optični sistem za natančno zajemanje podatkov】 Uporablja visoko natančen sistem za zbiranje svetlobe v kombinaciji z analogno-v-digitalno pretvoritveno vezjo z najmanj 24 biti, kar zagotavlja natančno in stabilno merjenje svetlobnega toka ter zanesljive rezultate neprozornosti.
7. 【Kompleksno večtočkovno merjenje】 Omogoča hkratno preskušanje 4 vzorcev s skupno 12 merilnimi točkami. Sistem samodejno prepoznava, določa lokacijo in sledi vsaki merilni točki, kar zagotavlja izčrpna in reprezentativna preskusna podatka.
8. 【Funkcije popolne avtomatizacije】 Integrirane funkcije samodejnega analiziranja, beleženja, shranjevanja in prikaza poenostavljajo celoten delovni proces preskušanja. Podatki se samodejno shranjujejo in prikažejo na zaslonu, kar odpravlja ročno vnašanje podatkov in zmanjšuje tveganje napak pri prepisovanju.
9. 【Natančna nadzorovana gibanja】 Sistem za sledenje vzorcem se premika s hitrostjo 80 mm/min z natančnostjo pozicioniranja ±0,2 mm. Samodejni sklad za rešetke se premika s hitrostjo 165 mm/min z dolžino poti 170 mm ± 1 mm, kar zagotavlja natančno in dosledno mehansko delovanje.
9. 【LED svetlobni vir in natančnost valovne dolžine】 Uporablja energijsko učinkovit standardni LED svetlobni vir z natančno nadzorovano valovno dolžino 546 nm ± 3 nm, kar zagotavlja stabilno osvetlitev in izpolnjuje posebne optične zahteve za določanje neprozornosti cevi.
Specifikacije
| Oseg premera | φ16 do Φ40 mm |
| Rešetka | 16,20,25,32,40 |
| Samodejna hitrost / hitrost skladov | 165 mm/min |
| Standardi | ISO 7686: Plastične cevi in priključki – Določanje neprozornosti |
| Območje uporabe | Za določitev neprozornosti plastičnih cevi in priključkov (prikaz rezultata v odstotkih) |
| Prednosti |
1. Lahko se postavi pet vzorcev, hkrati pa se preizkušajo štirje vzorci; peti vzorec služi kot referenčni. 2. Sistem za samodejno zamenjavo rešetk: glede na specifikacije vzorca se rešetka samodejno premakne, samodejno pozicionira in sledi vzorcu. 3. Nosilec vzorca z avtomatskim pozicioniranjem vzorca zagotavlja, da je funkcionalna površina vzorca pravokotna na padajočo svetlobo. 4. Nadzor z industrijskim panelnim računalnikom, samodejen preizkusni proces, prikaz na dotikalnem zaslonu. 5. Sistem za zajem svetlobnega pretoka uporablja visoko natančno zbiranje svetlobe in vsaj 24 analognih digitalnih pretvornikov. 7. Hkrati štirje vzorci, 12 merilnih točk, samodejna identifikacija, sledenje položaju in mobilni preizkus. 7. Samodejna analiza, beleženje, shranjevanje in prikaz |
