Jak interpretować krzywe kalorymetrów skanujących różnice (DSC)

Zrozumienie zasad Kalorymetria Skanująca

DSC oznacza Kalorymetria Skanująca , który w zasadzie śledzi, jak różne materiały przyjmują lub emitują ciepło, gdy temperatura wzrasta lub spada. Proces ten działa poprzez obserwację różnicy przepływu ciepła pomiędzy próbką testową a innym materiałem odniesienia, przy zachowaniu całej reszty stałej. Pomaga to wykryć ważne zmiany w materiałach, takie jak stopienie, tworzenie kryształów lub przechodzenie przez skomplikowane przejścia szklane. Przemysł w całym świecie polega na wynikach DSC, zwłaszcza w takich dziedzinach jak wytwarzanie tworzyw sztucznych i opracowywanie leków, gdzie znać dokładnie, jak materiały zachowują się pod wpływem stresu, ma ogromne znaczenie. Zanim zagłębiemy się w to, jak to wszystko działa, najpierw spójrzmy, co składa się z tego narzędzia analitycznego i jak operatorzy rzeczywiście wykonują te testy na co dzień.

Co to jest Kalorymetria Skaningowa Różniczkowa (DSC)?

Kalorymetria różnicowa działa, gdy podgrzewamy lub schładzamy materiał próbkowy i jakąś substancję referencyjną jednocześnie. Instrument śledzi, ile dodatkowej energii potrzeba, by utrzymać ich temperaturę na tym samym poziomie. Oto co dzieje się podczas badań: jeśli próbka przechodzi zmiany, takie jak punkty topnienia lub zaczyna reagować chemicznie z tlenem, albo pochłania ciepło z otoczenia endotermicznie, albo uwalnia ciepło egzotermicznie. Widać te reakcje na wykresie DSC, gdzie pojawiają się w postaci małych wzgórz i spadeków. Technika ta jest tak przydatna, że każdy materiał pozostawia swój własny, wyjątkowy wzór reakcji termicznych, niemal jak specjalny kod, który mówi nam o jego składzie i właściwościach.

Kluczowe elementy i narzędzia analizy DSC

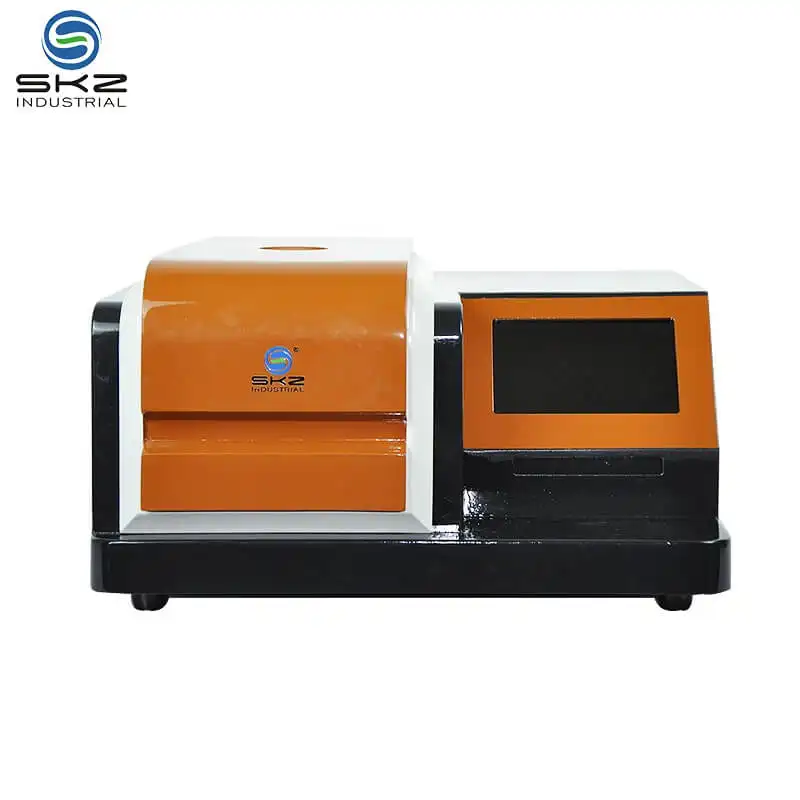

Typowy system DSC obejmuje:

• Wzorcowe i referencyjne gorączki : Małe patelnie, które przechowują materiały i zapewniają jednolite rozkład ciepła.
• Piece o kontrolowanej temperaturze : Precyzyjnie reguluje szybkość ogrzewania/chłodzenia (często z dokładnością ± 0,1°C).
• Wyroby z tworzyw sztucznych : pomiar różnic przepływu ciepła w czasie rzeczywistym.
• Oprogramowanie do pozyskiwania danych : Konwertuje sygnały termiczne na wykładniane krzywe.

Nowoczesne instrumenty integrują również systemy oczyszczania gazu, aby zminimalizować degradację oksydacyjną podczas badań.

Rola przepływu ciepła i kontroli temperatury w krzywych DSC

Uzyskanie dokładnych danych DSC zależy od tego, jak dobrze kontrolować temperaturę podczas eksperymentów. Kiedy podnosimy temperaturę ogrzewania do 20 stopni na minutę, to ma tendencję do zacierać te nakładające się przejścia. Z drugiej strony, superwolne działanie o około 2 stopniach na minutę daje nam znacznie lepszą rozdzielczość, chociaż na pewno trwa to dłużej. Dla każdego, kto poważnie traktuje ilościowe wyniki, kalibracja osi przepływu ciepła ma ogromne znaczenie. Użycie standardowych materiałów, takich jak ind, pomaga upewnić się, że nasze pomiary są poprawne do obliczania zmian entalpii i ustalenia, jaki procent materiału jest rzeczywiście krystalizowany. Nie zapominajmy o korektych w linii wyjściowej. Te małe korekty pomagają oddzielić rzeczywiste zdarzenia termiczne w próbce od hałasu pochodzącego z samego instrumentu, co sprawia, że interpretacja wyników jest bardziej wiarygodna w praktyce.

Interpretowanie struktury krzywej DSC: osi, linii bazowej i kalibracji

Interpretacja osi X: Efekty temperatury i temperatury ogrzewania

W krzywych DSC, oś pozioma pokazuje pomiary temperatury w stopniach Celsjusza lub Kelwinach. Prędkość, z jaką ogrzewamy próbki podczas badania, zwykle wynosi od 1 do 20 stopni na minutę. To wpływa na jasność wyników. Kiedy podnosimy temperaturę ogrzewania, dzieje się coś ciekawego. Punkty przejściowe zmierzają w kierunku wyższych temperatur, a te piękne, ostre szczyty są szersze, zamiast pozostawać wyraźne. To utrudnia rozpoznanie, kiedy odbywają się jednocześnie wiele procesów termicznych. Większość laboratoriów stwierdza, że badania na 10 stopni na minutę sprawdzają się całkiem dobrze w badaniach polimerów. Daje nam wystarczająco dużo szczegółów bez trwania wiecznie, chociaż niektóre trudne materiały mogą wymagać wolniejszego ogrzewania dla lepszego oddzielenia ich sygnatur cieplnych.

Rozszyfrowanie osi Y: przepływ ciepła i kalibracja sygnału

Na osi Y znajdujemy pomiary przepływu ciepła w miliwatach lub znormalizowane w stosunku do miligramów materiału próbkowego. To pokazuje, ile energii jest pochłaniane lub uwalniane, gdy substancje przechodzą zmiany fazowe. Prawidłowa kalibracja sygnałów jest bardzo ważna, ponieważ utrzymuje stabilność linii bazowej i zapewnia dokładne pomiary tych szczytów. Większość nowoczesnych urządzeń DSC automatycznie obsługuje normalizację w oparciu o masę próbki. Jednakże nikt nie powinien pomijać ręcznego sprawdzania rzeczy ze standardowymi materiałami odniesienia, takimi jak ind, który ma znane wartości zmiany entalpii 28,4 dżula na gram. Te praktyczne weryfikacje pozostają absolutnie niezbędne, jeśli ktoś chce wiarygodnych ilościowych wyników swoich eksperymentów.

Techniki korekty wartości wyjściowej w analizie termogramu DSC

W przypadku odchylenia linii wyjściowej z powodu hałasu przyrządowego lub nierównych próbek konieczne są korekty, aby rzeczywiście zobaczyć prawdziwe zdarzenia termiczne. Większość badaczy polega obecnie na technikach ekstrapolacji liniowej. Metody te łączą punkty między punktami początkowymi i końcowymi i działają całkiem dobrze na około 8 z 10 asymetrycznych szczytów obserwowanych w analizie polimerów. Dobrą wiadomością jest to, że nowoczesne oprogramowanie przejęło większość tej męczącej pracy. Automatyzacja zmniejsza liczbę błędów, które popełniają ludzie próbując ustalić te trudne punkty początkowej i końcowej temperatury. Niektóre badania sugerują około 40% mniejszą liczbę błędów w porównaniu z metodami ręcznymi, chociaż wyniki mogą się różnić w zależności od jakości sprzętu i przygotowania próbek.

Wykrywanie i analiza kluczowych przejść termicznych w krzywych DSC

Temperatura przejścia szkła (Tg): wykrycie i znaczenie

Kiedy polimer zmienia się z sztywności w elastyczność, nazywamy to temperaturą przejścia szklanego. Na wykresach kalorymetrii różnicowej, jest to bardziej stopniowa zmiana linii wyjściowej niż oczywisty szczyt. Znalezienie tych przejść drugiego rzędu może być trudne, ponieważ rzeczywiste zmiany pojemności cieplnej są dość małe, czasami tylko około 1% różnicy sygnałów. Ostatnie prace opublikowane w zeszłym roku analizowały nowe metody matematyczne, które pomogły lepiej oddzielić te sygnały. Wyniki wykazały poprawy o około 27% podczas pomiaru wartości Tg w tych materiałach częściowo krystalicznych. Dla ludzi pracujących z takimi elementami jak gięte elementy elektroniczne, znać dokładnie, gdzie następuje ta transformacja, ma ogromne znaczenie, ponieważ sposób, w jaki materiały reagują na ciepło, bezpośrednio wpływa na to, jak długo produkty będą trwały, zanim się zepsują.

Szczyty topnienia i krystalizacji: zachowanie endotermiczne i egzotermiczne

Kiedy materiały topną, absorbują ciepło, które pojawia się w formie, którą nazywamy szczytami endotermicznymi. Z drugiej strony, kiedy krystalizują się, uwalniają energię tworząc egzotermiczne szczyty. Jest coś ciekawego w tym, jak wyglądają w zależności od używanego sprzętu. Kalorometry różnicowe skanowania strumienia ciepła pokazują endotermiczne szczyty w dół, ale systemy z kompensacją mocy wskazują je w górę. Na przykład polietylen ma bardzo wyraźne punkty topnienia w porównaniu z polikarbonatem, który ma znacznie szersze przejścia między stanami. Ta różnica mówi nam o tym, jak krystaliczny jest materiał. A mówiąc o szczytach, ich kształt też ma znaczenie. Symetryczne szczyty oznaczają zwykle czyste materiały, podczas gdy asymetria zwykle wskazuje na zanieczyszczenia lub wiele form tej samej substancji mieszanych gdzieś w środku.

Wydarzenie termiczne	Kierunek szczytu (DSC przepływu ciepła)	Zmiana energii
Topienie	W dół	Endotermiczne (ÎH 0)
Krystalizacja	W górę	W przypadku, gdy nie jest to możliwe, należy zastosować następujące środki:

Temperatura początkowa, szczytowa i końcowa: określenie i dokładność

Kiedy patrzymy na początek przejścia, temperatura początkowa - w zasadzie kiedy wszystko zaczyna się odchylać od normalnego poziomu - jest najlepszym sygnałem, szczególnie gdy wiele zdarzeń dzieje się naraz. Dobrą wiadomością jest to, że zautomatyzowane systemy pomagają ograniczyć błędy, które ludzie popełniają, próbując znaleźć te szczyty. W przypadku odpowiednio ustawionego sprzętu te automatyczne metody zazwyczaj dają wyniki, które odpowiadają około pół stopnia Celsjusza. Ale jest jeden plus. Jeśli próbki nagrzewają się zbyt szybko, powiedzmy szybciej niż 20 stopni na minutę, to może to doprowadzić do zmniejszenia temperatury wykrytej nawet o 5 stopni z powodu czegoś, co nazywa się opóźnieniem termicznym. Coś, co lekarze muszą pamiętać podczas eksperymentów.

Częste zdarzenia termiczne w polimerach i materiałach przemysłowych

Krzywy DSC ujawniają odciski palców specyficzne dla materiału:

• Reakcje lecznicze : Szczyty egzotermiczne poniżej 200°C w żywicach epoksydowych
• Rozkład termiczny : Stały tendencja bazowa powyżej progu degradacji
• Polimorfizm : Wielokrotne szczyty topnienia w związkach farmaceutycznych

W przypadku polietylenu o wysokiej gęstości (HDPE) występuje zwykle jeden ostry szczyt topnienia (ÎH -‰ˆ 200 J/g), podczas gdy rozgałęziony LDPE wykazuje szersze dane dotyczące przejść - kluczowe dane dla identyfikacji strumienia recyk

Ilościowa analiza danych DSC: entalpia, krystaliczność i wgląd molekularny

Obliczanie zmiany entalpii przy użyciu integracji obszaru szczytowego

Kiedy patrzymy na krzywe kalorymetrii skany (DSC), przestrzeń pod tymi szczytami mówi nam o zmianie entalpii, którą nazywamy ΔH. Kiedy coś się topi, przyjmuje ciepło, więc widzimy dodatnie liczby ΔH. Z drugiej strony, kiedy materiały krystalizują, emitują energię, co powoduje ujemne odczyty ΔH. Większość nowoczesnych pakietów oprogramowania jest wyposażona w narzędzia specjalnie zaprojektowane do obliczania tych obszarów szczytowych poprzez porównanie ich z starannie skalibrowanymi liniami bazowymi. Osiągnięcie dokładnych wyników zależy od utrzymania minimalnego odchylenia linii wyjściowej i utrzymania stałego ogrzewania w trakcie całego procesu. Doświadczenie pokazuje, że błędy większe niż 5% zwykle zdarzają się, ponieważ ktoś nie umieścił linii bazowej poprawnie.

Pomiar krystaliczności polimerów: metody i ograniczenia

Ilość krystaliczności w materiałach polimerowych zależy od tego, jak porównamy faktyczną entalpię topnienia próbki z tym, co by się stało, gdyby materiał był całkowicie krystaliczny. Dla tych, którzy trzymają wyniki w domu, oto podstawowa matematyka: % krystaliczności równa się (entalpia topnienia naszej próbki podzielona przez entalpię topnienia idealnie krystalicznego materiału referencyjnego) pomnożona przez 100. Ale nie dajmy się za bardzo wciągnąć w liczby. Z tym podejściem są rzeczywiste problemy. Różne laboratoria mogą używać różnych materiałów, a sposób przetwarzania polimeru również ma dużą różnicę. Szybkie schłodzenie ogranicza tworzenie się kryształów, natomiast pozwalając materiałowi na spoczynek i powolne schłodzenie (grzewanie) faktycznie zwiększa krystaliczność. W praktyce te różnice mają duże znaczenie. Bez dobrej kontroli nad tymi czynnikami wyniki mogą różnić się o ponad 15%, co jest dość znaczące, gdy próbujemy dokładnie określić właściwości polimerów.

Łączenie formy szczytowej ze strukturą molekularną i czystością materiału

Szczytowa asymetria i szerokość krzywych DSC ujawniają molekularną heterogeniczność. Na przykład:

• Ostrze, symetryczne szczyty : struktury jednorodne (np. dodatki o wysokiej czystości)
• Szerokie ramiona lub wielokrotne maksymalne : mieszaniny lub rozkładane polimery
  Algorytmy dekonwolucyjne izolują nakładające się przejścia. Nieczystości poszerzają szczyty poprzez zakłócanie tworzenia sieci - analiza szerszej szczyty wykrywa < 0,5% zanieczyszczeń w produktach farmaceutycznych.

Pokonywanie wspólnych wyzwań i zapewnienie dokładności interpretacji DSC

Rozwiązywanie nakładających się i asymetrycznych szczytów za pomocą technik dekonwolucji

Patrzenie na krzywe DSC często ujawnia nakładające się szczyty, które ukrywają ważne przejścia, takie jak przejścia szklane lub punkty topnienia. Aby rozwiązać ten problem, zaawansowane podejścia dekonwolucyjne krzywej rozbijają te splątane sygnały przy użyciu matematycznego dopasowania do pomiarów przepływu ciepła. Modulowana technika DSC działa inaczej, dodając wzór fal sinusów do regularnych temperatur ogrzewania, co poprawi naszą widoczność. To oddzielenie ułatwia identyfikację konkretnych szczytów i dokładne pomiar każdego przejścia. To bardzo ważne dla badania starzenia się polimerów w czasie lub pracy z złożonymi materiałami, w których odbywają się wiele procesów termicznych naraz.

Wpływ szybkości ogrzewania na maksymalną rozdzielczość i odtwarzalność danych

Szybkość, z jaką coś się ogrzewa, ma dużą rolę w tym, jak wyraźnie pojawiają się przejścia na tych krzywych DSC, które obserwujemy. Kiedy rzeczy się zbyt szybko nagrzewają, te endotermiczne szczyty zmierzają w kierunku wyższych temperatur, co czasami utrudnia ich odróżnienie. Niektóre badania nad polimerami pokazują, że może to zwiększyć problemy z nakładem o około 15%. Z drugiej strony, opalanie wolniej niż 5 stopni na minutę pomaga oddzielić te sąsiednie przejścia, takie jak kiedy materiały zaczynają krystalizować, a kiedy topią się. Większość standardowych procedur testowych wymaga, aby ludzie zapisywali dokładnie, jaką szybkość ogrzewania użyto, ponieważ jeśli ludzie przesadzą z prędkością powyżej 20 stopni na minutę, wyniki po prostu nie pasują dobrze między testami - różnice mogą wynosić plus lub minus 10%. Chodzi o znalezienie miejsca, gdzie jest wystarczająco dużo szczegółów, bez marnowania zbyt wiele czasu. Wybierz średnią stawkę, która działa zgodnie z znanymi standardami dla najlepszych wyników.

Rozróżnienie przesunięć bazowych od prawdziwych przejść termicznych

Czasami rzeczy, które nie są faktycznie zdarzeniami termicznymi, pojawiają się jak przejścia na termogramach DSC. Problemy z miskami do pobrania próbek lub odparowanie związków mogą powodować zakrzywione linie bazowe, które wyglądają jak szklane przejścia. Aby odróżnić prawdziwe od fałszywych przejścia, sprawdź, czy są spójne. Prawdziwe zmiany pojawiają się zawsze dokładnie tak samo podczas cykli ogrzewania i chłodzenia, odpowiadając naszym oczekiwaniom na podstawie znanych właściwości różnych materiałów. Przed przeprowadzeniem badań, pomaga oczyszczanie gazem obojętnym, aby ograniczyć dryfujące działanie powodowane przez problemy z utlenianiem. W celu analizy danych, odjęcie linii bazowej za pomocą technik dopasowania wielomianowego lub wykorzystanie metod dynamicznej kompensacji siły pomaga ujawnić, co naprawdę dzieje się termicznie w próbce.

Najlepsze praktyki w zakresie przygotowywania próbek, kalibracji i standaryzacji

Czynnik	Standardowy protokół	Wpływ na dokładność
Masa próbki	5-15 mg (ISO 11357)	Zapobiega nasycaniu sygnału
Wielkość cząstek	< 100 μm (proszki)	Zapewnia jednolite przenoszenie ciepła
Kalibracja	Dwupunktowy (indy/cynk)	dokładność temperatury ± 0,1°C
Kontrola atmosfery	Nâ wyczyszczenie ‰¥50 ml/min	Unika rozpadu oksydacyjnego

Dokładne pomiary wymagają standaryzowanych metod, takich jak ASTM E967 do kalibracji temperatury i ASTM E793 do walidacji entalpii. Wyniki, które można odtworzyć, zależą od jednolitego zakapsułowania próbek, zweryfikowanej integracji materiału odniesienia i udokumentowanych odstępów kalibracyjnych. Wdrożenie tych kontroli zmniejsza zmienność międzylaboratoryjną nawet o 38%.

Często zadawane pytania

Co to jest Kalorymetria Skaningowa Różniczkowa (DSC)?

Kalorymetria różnicowa jest techniką służącą do pomiaru, w jaki sposób materiały pochłaniają lub uwalniają ciepło podczas ogrzewania lub chłodzenia, co pomaga zidentyfikować zmiany takie jak topnienie, krystalizacja lub przejścia szklane.

Jak działa DSC?

DSC polega na jednoczesnym podgrzewaniu lub chłodzeniu próbki i materiału odniesienia. DSC mierzy różnicę przepływu ciepła między tymi dwoma, identyfikując reakcje endotermiczne (absorbujące ciepło) lub egzotermiczne (uwalniające ciepło).

Jakie są kluczowe elementy systemu DSC?

System DSC obejmuje zazwyczaj tygły próbkowe i referencyjne, piecikową kontrolę temperatury, termopar lub czujniki oraz oprogramowanie do pozyskiwania danych. Nowoczesne systemy zawierają również systemy gazowe do redukcji oksydacji.

Dlaczego kontrola temperatury jest ważna w eksperymentach DSC?

Dokładna kontrola temperatury ma kluczowe znaczenie dla uzyskania dokładnych danych DSC, zapewniając wyraźną różnicowanie zdarzeń termicznych, lepszą rozdzielczość i wiarygodne wyniki ilościowe.

Jakie znaczenie ma temperatura przejścia szklanej (Tg)?

Temperatura przejścia szklanego jest punktem, w którym polimer zmienia się z stanu sztywnego w elastyczny, kluczowe informacje dla zastosowań takich jak elastyczne komponenty elektroniczne.

Jak obliczać zmiany entalpii na podstawie danych DSC?

Zmiany entalpii są uzyskiwane z obszaru pod szczytami na krzywej DSC, reprezentującej ciepło pochłaniane lub uwalniane podczas zmian fazowych.

Jakie są wyzwania w analizie DSC?

Wyzwania obejmują nakładanie się szczytów, przesunięcie linii podstawowej i zapewnienie dokładności pomiarów. Właściwe przygotowanie próbek, ich kalibracja i standaryzowane metody pomagają rozwiązać te problemy.
