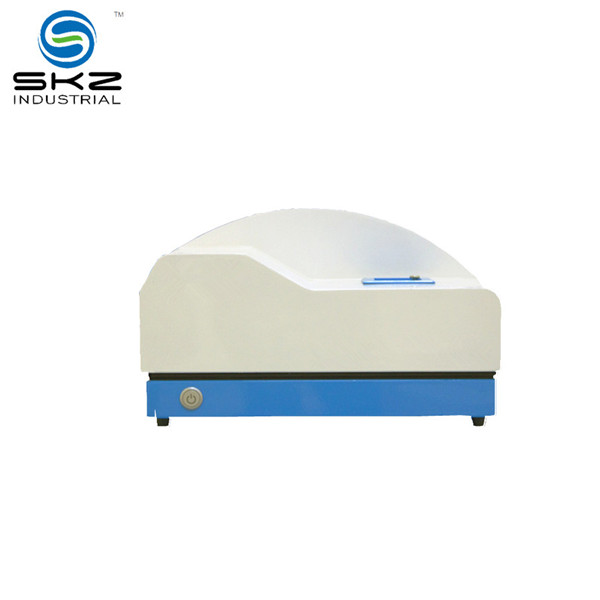

SKZ1062F Нано хэсэгцүүн хэмжүүр
Тайлбар
SKZ1062F
Dynamic Light Scattering (DLS) зарчмын үндсэн дээр суурилдаг нанохэсгүүдийн хэмжээний шинжилгээний төхөөрөмж
Шинжилгээний хүрээ: 1nm – 10000nm, Төвөдлөл: 0.1mg/L – 100mg/L
Наад захын нарийвчлал ба давтамж: <1%
HAMAMATSU өндөр үр дүнтэй фотомножитор (PMT) илүүдүүлэгч
Дархан хурдны фотон коррелятор, 6ns нарийвчлал, 512 физик канал
532nm хагасдамжуулалт лазер, температур хяналттой, 30mW
сарнилтын өнцөг: 90°, Температур хяналт: 5–90°C (±0.1°C нарийвчлал)
GB/T 29022-2012, ISO 22412 стандартуудын шаардлаж буй
Сорилтын хурд <1 мин/удирдамж
1. 【Динамик гэрлийн сарнилтын зарчим】 Динамик гэрлийн сарнилт (DLS) зарчимд суурилж, фотон корреляцийн спектроскопи (PCS) технологийг ашиглаж бүтэц хэмжээг Броун хөдөлгөөний хурд дагуу тодорхойлдог — жижиг бүтэц хурдан хөдөлдөг, том бүтэц удаан хөдөлдөг. 90°-ын гэрлийн сарнилт динамик шинжилгээд орж, Стокс-Эйнштейны тэнцэтгэлд суурилж бүтэц хэмжээг тооцоолдог.
2. 【Өргөн нано хэмжээний хүрээ】 Хэмжээний хүрээ 1 нм-с 10000 нм-т хүртэл, концентраци хүрээ 0.1 мг/Л-с 100 мг/Л-т хүртэл таарч, нанометр зүүн талд бүтэц хэмжээгсүб-микрон хэмжээний нанобүтэцүүдийн хувьд олон төрлийн хэрэглээд тохируулж бүтэц хэмжээг тодорхойлдог.
3. 【Хурдан фотон коррелятор】 Үндсэн бүрдүүлэгч хурдан фотон коррелятор, ASIC технологийн тусламжтайгаар хөгжүүлсэн, онцгой 6 нс нарийн төвөгтэй бүтэц хэмжээний чадвар ба өндөр сигнал боловсруулалтын хурдтой. 512 физик канал (10000 каналд таарч), 8 суурь канал, динамик тохируулж болох сэмплінг/хойшлуулалтын хугацаа 1 мкс-с 200 мкс-т хүртэл.
4. 【HAMAMATSU өндөр үзүүлэлттүү PMT илчлүүр】 HAMAMATSU-ийн професиональ өндөр үзүүлэлттүү фотон үржүүлэгч (PMT) цагаан харанхуй тооллын бага утга ба өндөр мэдээлэл хүлээн авах чадварын дагуу фотон сигналын өндөр мэдээлэл хүлээн авах чадвар ба сигнал/дуугүй харьцаа, туршилтын үр дүнгийн өндөр нарийн төвөгтөй бүтэц ба өндөр нарийн төвөгтөй бүтэц.
5. 【Тогтвортой оптик замын систем】 Фотон корреляци хүрээний илчлүүр систем нь өндөр чадалтай хагас дамжуулагч лазер ба температур хяналттуй оптик зүүлттүү гүйдүүртэй хослодоо, бүтэц нь жижиг, саад үүсгэхүүнд төвөгтөй бүтэц ба тогтвортой бүтэц, туршилтын үр дүнгийн тогтвортой бүтэц.
6. 【Наарийн температур хяналттуй систем】 Туршилтын савын температур хяналттуй систем ба лазерийн температур хяналттуй системийн нарийн төвөгтөй бүтэц ±0.1°C, туршилт үеэр туршилтын сав ба лазерийн үүсгүүр хоёулхан тогтвортой температурт байхыг хангаж, температурт холбоотоо хэмжилтийн алдаа арилгаж, туршилтын нарийн төвөгтөй бүтэц ба давтамжит бүтэц.
7. 【Дундаж үйлдлийн шинжилгээний програм хангамж】 Олон улсын стандартуудын зөвлөмүүр арга — накоплятив арга, түүнчлэн Негатив бүсгүй Хамгийн бага квадратууд (NNLS) ба Contin алгоритмуудыг ашиглана. Туршилтын үр дүн нь олон улсын түвшинд хүчтэй баталгаажуулсан төстэй бүтээдүүдтэй сайн тохирч, итгэлтүүн ба харьцуулж болох чанарыг хангана.
8. 【Хүчтэй температур-хяналттой лазер】 Үндсэн лазер (λ=532 нм), температур хяналттой хагасдамжуулагч лазер, хүч 30 мВт-тэй; нанохэсэгцүүдийн рассеянид тогтвортой, хүчтэй гэрэл үүсгэнэ.
9. 【Стандарт туршилтын сав】 10 мм × 10 мм хэмжээтэй, 4 мл багтаамжтай туршилтын сав; стандарт лабораторийн кюветтүүдтэй совместим, туршилтын сэмплүүдийг бэлдэх хялбар.
10. 【Өргөн температур диапазон】 Температур хяналтын хязгаар: 5–90°C, нарийн төвөгтэй бүс: ±0,1°C; температур-хамааралт нанохэсэгцүүдийн шинжилгээд, өөр өөр хэмжилтийн температур шаарддаг сэмплүүдийн хувьд тохиромжтой.
11. 【Олон улсын стандартын харгелзүүр】 GB/T 29022-2012 ба ISO 22412 олон улсын стандартын бүрэн харгелзүүр, чанарын хяналт ба судалгааны дүрсүүдийн дэлхийн түвшинд хүлээж авагдаж буй хэмжилтийн үр дүнг баталгаажуулна.
12. 【Хурдан шинжилгээний хурд】 Түүврийн тархалттай хамт <1 минутын дотор шинжилгээг гүйцэтгэнэ, судалгаа ба чанарын хяналтын лабораториудад нанохэсэгцүүдийн өндөр хүүрдэлт шинжилгээг хангана.
13. 【Өргөн хэрэглээ】 Фармацевтик, биотехнологи, наноматериал, церамик, косметик, хоол, хучилт, химийн ба бусад салбаруудад нанохэсэгцүүдийн хэмжээг шинжилгээний үүднээс тодорхойлох шаардлагатай судалгаа ба чанарын хяналтад тохиромжтой.
Техникийн шаардлагууд
| SKZ1062D | SKZ1062E | SKZ1062F | |
| Бүтээд | Зурагт хэсэгцүүдийн хэлбэр ба хэмжээний шинжилгээний төхөөрөмж | Спрей лазер хэсэгцүүдийн хэмжээний шинжилгээний төхөөрөмж | Нанохэсэгцүүдийн хэмжээний шинжилгээний төхөөрөмж |
| Шалгах хэмжээний хязгаар | 3 мм, 6 мм эсвэл 10 мм | 0.1 мкм—270 мкм | 1–10000 нм |
| Хэрэглээний хэмжээ | Барилгын материал, химийн үйлдвэрлэл, металлурги, энергетик, хоол-пиүр, электроник, геологи, цэргийн хүч, агаарын болон орон зүйн техник, машин техник, их сургуулиуд, лабораториуд, судалгааны бүлгүүд гэх мэт. | Түүн дотор медицин тархуур, тархуурт эмүүд, янз бүрийн аэрозол, шүүртүүд зэрэг жижиг тархуур төхөөрөмжүүдийн дуслын хэмжээг тодорхойлохын тулд тохиромжтой. | Барилгын материал, химийн үйлдвэрлэл, металлурги, энергетик, хоол-пиүр, электроник, геологи, цэргийн хүч, агаарын болон орон зүйн техник, машин техник, их сургуулиуд, лабораториуд, судалгааны бүлгүүд гэх мэт. |
| Давуу талууд |
1. Даалгаврын удирдлагын механизм: Данныг зохион бүтээхийн тулд даалгаврын дагуу удирдлагын механизм ашиглана. 2. Дүрс бүүртгэл: Дүрс, видео бүүртгэл хүссэн үед хийж, шаардлагатай дүрсний өгөгдлийг хадгална. 3. Масштабын тохируулалт: Масштабын тохируулалтын үйлдлийн дараа зурган дээрх хэмжээг бодит хэмжээтэй холбох боломжтой, ийнхүү зурган дээрх хэмжээг шууд бодит хэмжээгүүдэд хөрвүүлж авах боломжтой. |
1. Бүтэн, хөнгөн, төвөгтүй бүүртгэлгүй, бөөрсөг хэмжээний шинжилгээний төхөөрөмжийн талд бодит мэдрэмж үүсгэнэ. 2. Өндөр түвшний интеграцилан зохион бүтээсэн бүтцүүд, илүү тогтвортой. 3. Оптик замын өндөр түвшний нүүрсний хамгаалалт, оптик замыг давтаж тохируулах шаардлага үүсгүй, шинжилгээний үр дүнг илүү үр дүнтэй хийх боломжтой. |
1. Өндөр түвшний шинжилгээний зарчим 2. Өндөр мэдрэмж ба дохио-дүүрэн харьцаа 3. Давуу бүтэцтүүлэлт чадвар 4. Тогтвортой оптик замын систем 5. Өндөр нарийн төвөгтүүлэлт температур удирдлагын систем |
